Quel est le coefficient de dilatation thermique des tuyaux sans soudure ?
En tant que fournisseur chevronné de tuyaux sans soudure, j’ai été témoin du rôle essentiel que jouent les coefficients de dilatation thermique dans diverses industries. Les tuyaux sans soudure sont utilisés dans un large éventail d'applications, du transport de pétrole et de gaz à la production d'électricité, et comprendre leurs propriétés de dilatation thermique est essentiel pour garantir la sécurité et l'efficacité de ces systèmes.
Comprendre la dilatation thermique
La dilatation thermique est une propriété fondamentale de la matière qui décrit la façon dont les matériaux changent de taille ou de volume lorsqu'ils sont soumis à des variations de température. Lorsqu’un matériau est chauffé, ses atomes et molécules gagnent de l’énergie et vibrent plus vigoureusement, provoquant la dilatation du matériau. À l’inverse, lorsqu’un matériau est refroidi, ses atomes et molécules perdent de l’énergie et vibrent moins, provoquant la contraction du matériau.
Le coefficient de dilatation thermique (CTE) est une mesure de la mesure dans laquelle un matériau se dilate ou se contracte par unité de longueur ou de volume pour un changement de température donné. Il est généralement exprimé en unités de longueur par degré Celsius (ou Fahrenheit), telles que pouces par pouce par degré Fahrenheit (po/po/°F) ou millimètres par millimètre par degré Celsius (mm/mm/°C).
Importance du coefficient de dilatation thermique dans les tuyaux sans soudure
Dans le contexte des canalisations sans soudure, le coefficient de dilatation thermique est un paramètre crucial qui affecte la conception, l'installation et le fonctionnement des systèmes de canalisations. Voici quelques raisons clés pour lesquelles il est important de comprendre le CTE des tuyaux sans soudure :
- Conception et installation de tuyaux :Le CTE d'un tuyau sans soudure détermine son expansion ou sa contraction lorsque la température du fluide qui le traverse change. Ces informations sont essentielles pour concevoir des systèmes de tuyauterie capables de s'adapter à ces changements dimensionnels sans causer de contraintes excessives ni endommager les tuyaux, les raccords ou les supports. Par exemple, dans une application à haute température, les tuyaux avec un CTE élevé peuvent nécessiter des joints de dilatation ou des connecteurs flexibles pour éviter le flambage ou la rupture due à la dilatation thermique.
- Intégrité et sécurité du système :Si la dilatation thermique d’un tuyau sans soudure n’est pas correctement prise en compte, elle peut entraîner divers problèmes, notamment des fuites, des fissures et même des défaillances catastrophiques. Par exemple, si un tuyau est installé sans tenir compte suffisamment de la dilatation thermique, il peut subir des contraintes excessives et développer des fuites ou des fissures au fil du temps. Ces fuites peuvent présenter un risque important pour la sécurité, en particulier dans les applications impliquant des fluides dangereux ou des pressions élevées.
- Efficacité énergétique :En sélectionnant des tuyaux sans soudure avec des valeurs CTE appropriées, il est possible d'optimiser l'efficacité énergétique des systèmes de tuyauterie. Par exemple, dans un système de chauffage ou de refroidissement, les tuyaux avec un faible CTE peuvent réduire la quantité d'énergie nécessaire pour maintenir une température constante, car ils se dilateront et se contracteront moins en réponse aux changements de température. Cela peut entraîner une réduction des coûts énergétiques et un fonctionnement plus durable.
Coefficients de dilatation thermique des matériaux courants de tuyaux sans soudure
Le coefficient de dilatation thermique d'un tuyau sans soudure dépend de plusieurs facteurs, notamment la composition du matériau, la plage de température et le processus de fabrication. Voici quelques valeurs CTE typiques pour les matériaux de tuyaux sans soudure courants :

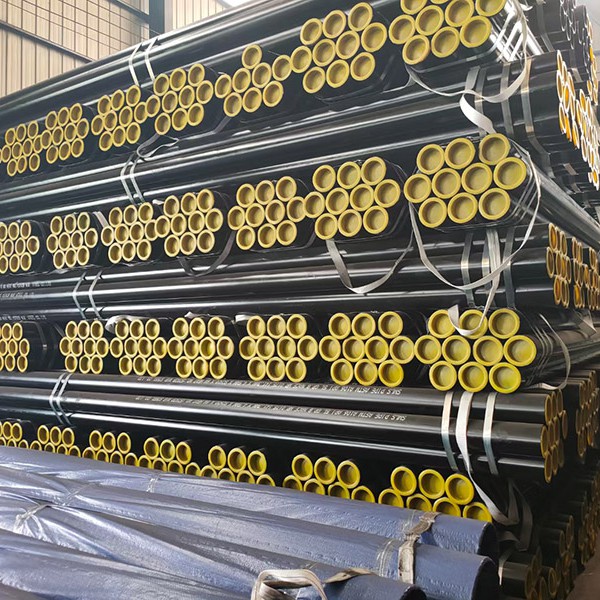

- Acier au carbone :L'acier au carbone est l'un des matériaux les plus largement utilisés pour les tuyaux sans soudure en raison de son excellente résistance, de sa durabilité et de son prix abordable. Le CTE de l'acier au carbone varie généralement d'environ 6,5 à 7,5 po/po/°F (11,7 à 13,5 mm/mm/°C) à température ambiante. Cependant, le CTE peut varier en fonction de la qualité et de la composition spécifiques de l'acier. Par exemple,Tuyau sans couture SA335 GR P91, qui est un acier allié à haute résistance utilisé dans les applications à haute température, a un CTE inférieur à celui de l'acier au carbone standard, ce qui le rend plus adapté aux applications où la dilatation thermique doit être minimisée.
- Acier inoxydable:L'acier inoxydable est un autre matériau populaire pour les tuyaux sans soudure, en particulier dans les applications où une résistance à la corrosion est requise. Le CTE de l'acier inoxydable est généralement supérieur à celui de l'acier au carbone, allant généralement d'environ 9 à 10 po/po/°F (16,2 à 18,0 mm/mm/°C) à température ambiante. Cependant, comme l'acier au carbone, le CTE de l'acier inoxydable peut varier en fonction de la qualité et de la composition spécifiques. Par exemple, les aciers inoxydables austénitiques, tels que 304 et 316, ont un CTE plus élevé que les aciers inoxydables ferritiques et martensitiques.
- Acier allié :Les tubes sans soudure en acier allié sont utilisés dans une variété d'applications où une résistance, une ténacité et une résistance à la corrosion élevées sont requises. Le CTE de l'acier allié peut varier considérablement en fonction des éléments d'alliage spécifiques et de leurs concentrations. Par exemple,Tuyau sans couture ASTM A106 GR.C, qui est un acier allié couramment utilisé dans les oléoducs et les gazoducs, a un CTE similaire à celui de l'acier au carbone, tandis que d'autres aciers alliés, tels que ceux contenant du chrome, du nickel ou du molybdène, peuvent avoir un CTE inférieur ou supérieur en fonction de leur composition.
- Métaux non ferreux :Les métaux non ferreux, tels que le cuivre, l'aluminium et le titane, sont également utilisés dans les applications de tubes sans soudure, en particulier dans les industries où la légèreté, la résistance à la corrosion ou une conductivité thermique élevée sont requises. Le CTE des métaux non ferreux peut varier considérablement en fonction du métal spécifique et de ses éléments d'alliage. Par exemple, le cuivre a un CTE relativement élevé d'environ 9,4 po/po/°F (16,9 mm/mm/°C) à température ambiante, tandis que le titane a un CTE inférieur d'environ 4,5 à 5,5 po/po/°F (8,1 à 9,9 mm/mm/°C).
Mesurer et contrôler la dilatation thermique dans les tuyaux sans soudure
Pour garantir le bon fonctionnement des tuyaux sans soudure dans diverses applications, il est important de mesurer et de contrôler avec précision leur dilatation thermique. Voici quelques méthodes courantes pour mesurer et contrôler la dilatation thermique des tuyaux sans soudure :
- Thermocouples et capteurs de température :Des thermocouples et des capteurs de température peuvent être utilisés pour surveiller la température du fluide circulant dans les tuyaux et l'environnement environnant. En mesurant les changements de température, il est possible de calculer la dilatation thermique des tuyaux en utilisant les valeurs CTE appropriées. Ces informations peuvent ensuite être utilisées pour ajuster la conception ou le fonctionnement du système de tuyauterie afin de s'adapter à la dilatation thermique.
- Joints de dilatation et connecteurs flexibles :Les joints de dilatation et les connecteurs flexibles sont couramment utilisés dans les systèmes de tuyauterie pour absorber la dilatation et la contraction thermique des tuyaux. Ces dispositifs sont conçus pour permettre aux tuyaux de se déplacer librement en réponse aux changements de température sans causer de contraintes excessives ni endommager les tuyaux, les raccords ou les supports. Les joints de dilatation peuvent être constitués de divers matériaux, tels que le caoutchouc, le métal ou le tissu, et sont disponibles en différents types, notamment des joints à soufflet, à glissement et à rotule.
- Supports de tuyaux et ancrages :Des supports de tuyaux et des ancrages sont utilisés pour maintenir les tuyaux en place et les empêcher de bouger ou de vibrer excessivement. En concevant et en installant correctement les supports et les ancrages de tuyaux, il est possible de contrôler la dilatation thermique des tuyaux et d'assurer leur stabilité et leur intégrité. Par exemple, dans une application à haute température, les supports de tuyaux peuvent être conçus pour permettre un certain mouvement des tuyaux dans le sens longitudinal afin de s'adapter à la dilatation thermique.
Conclusion
En conclusion, le coefficient de dilatation thermique est un paramètre critique qui affecte la conception, l’installation et le fonctionnement des tuyaux sans soudure dans diverses industries. En comprenant le CTE de différents matériaux de tuyaux sans soudure et la manière dont il peut être mesuré et contrôlé, il est possible de garantir la sécurité, l'efficacité et la fiabilité des systèmes de tuyauterie. En tant que fournisseur de tuyaux sans soudure, nous nous engageons à fournir à nos clients des tuyaux de haute qualité qui répondent à leurs exigences spécifiques et à leurs attentes en matière de performances. Si vous avez des questions ou avez besoin de plus amples informations sur les propriétés de dilatation thermique de nos tubes sans soudure, n'hésitez pas à nous contacter.Contactez-nouspour une consultation. Nous sommes impatients de travailler avec vous pour trouver les meilleures solutions pour vos besoins en matière de tuyauterie.
Références
- Code ASME des chaudières et des appareils sous pression, section II, partie D - Propriétés
- Normes internationales ASTM pour les tuyaux sans soudure
- Fiches techniques du fabricant pour les matériaux de tuyaux sans soudure
